本产品（光学元件相干反射计）利用TD-OCT（时域光学相干断层扫描）技术执行光反射分布测量，并基于迈克尔逊干涉仪原理。来自低相干光源的光输出由一个耦合器分开，并引入DUT（测量对象）和可移动镜。当耦合器和DUT之间的距离以及耦合器和可移动镜之间的距离匹配时，每个反射光返回到耦合器，并发生干扰。干涉光的强度与DUT的光回波损耗成比例，因此可以知道此时DUT的光回波损耗。此外，还可以通过可移动镜位置精确地找出光学反射位置。通过使用可移动镜持续测量干涉光，可以测量DUT的光回波损耗分布。

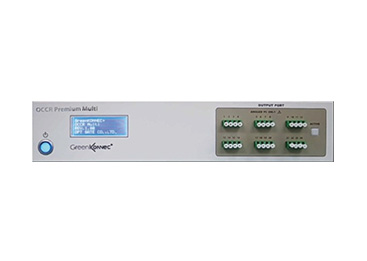

OCCR Premium Multi版本可以同时测试高达24通道。
| 功能 | |
世界最高等级超低回波损耗检测 | -10至-100dB |
精确测量微裂纹位置 | 分辨率小于100um |
测试距离 | 0-100mm |
测量通道数 | 测量通道数 |
 | |
| 描述/设备型号 | OCCR Premium Multi GERM1 | |
| 光纤回波损耗测试 | 测试功能 | 光学反射的分布测量 |
| 测试光源波长 | 1310nm | |
| 测试范围 | 0 to 100mm | |
| 测试距离采样分辨率 | 0.9, 1.8, 7.3um | |
| 测试距离再现性 | 小于50um | |
| 空间分辨率 | 小于100um (光学回波损耗： 14.7dB，在 0mm 位置) 小于 20uｍ (光学回波损耗 50dB或更高在 0mm 位置) | |
| 测试回损值范围 | 10 to 100ｄB | |
| 回损值检测精度 | +/-3ｄB | |
| 测试时间 | 大约5s或更长 | |
| 适用的光纤 | 测试光纤类型 | 10/125 单模 50/125 GI 和 62.5/125 GI |
| 测试光纤数量 | 最高24通道 | |
| 连接器类型 | MT,MPO FC,SC,LC,MU | |
